Совершенству нет предела: как улучшить беседку, соорудив для неё своими руками печку из кирпича

Закладка фундамента

В качестве основания можно уложить готовую дорожную плиту, но у такого варианта больше недостатков, чем достоинств. И обычно фундамент заливают своими руками. Площадь плиты изготавливают согласно размеру печи, с небольшими допусками по периметру. А площадку перед барбекю затем выкладывают такой же плиткой, что и дорожки на участке.

Еще на этапе проектирования глубину выемки грунта и толщину плиты рассчитывают таким образом, чтобы поверхность плиты возвышалась над грунтом на 50-60 мм.

Если печь барбекю будет сравнительно небольшой, то достаточно, если толщина плиты будет в пределах 10 см. Для большого печного комплекса параметры плиты лучше рассчитать, основываясь на свойствах грунта и совокупной нагрузки на основание. В этом случае может понадобится заливка плиты толщиной 12-15 см.

Подготовка

Пошаговый алгоритм подготовки участка под бетонирование выглядит так:

1. Размечают колышками и бечевой место.
2. Снимают верхний слой грунта на глубину около 30 см.
3. Выравнивают и трамбуют дно.
4. Устанавливают опалубку из обрезной доски или полос ОСП. Для надежности связывают углы «косынками» из обрезков материала.
5. Засыпают щебень и песок общим слоем толщиной около 15-20 см. Выравнивают, поливают водой и уплотняют трамбовкой.
6. Застилают разделительный слой из рулонной гидроизоляции. Она предохранит фундамент от намокания грунтовыми водами, и не даст влаги уйти в песок из бетона во время его созревания. Полосы стелют внахлест на 15-20 см, с выходом на торец будущей плиты.
7. Укладывают на подставки сетку из арматуры. Ее можно связать самому, но проще использовать карту дорожной сетки с параметрами 100х100х6,0 мм или 150х150х8,0 мм. Арматура должна лежать приблизительно в средине плиты на расстоянии не менее 30 мм от нижней и верхней поверхности. По периметру сетка не должна доходить до границ опалубки на 30-50 мм.

Зимние беседки с мангалом: проекты и фото готовых строений

Фото 4. Закрытая беседка с барбекю и остеклением: чертеж, в котором отражены размеры будущего строения и расположение в нем некоторых элементов, типа вытяжки.

Фото 5. Проект зимней беседки с барбекю из кирпича: компьютерная модель, позволяющая увидеть, как будущее строение будет смотреться на зеленой лужайке.

Фото 6. Небольшой домик для барбекю стоит на краю загородной усадьбы. Проекты таких строений отличаются малозатратностью.

Фото 7. Изящная беседка с барбекю и остеклением на загородном участке. Как видно по фото, при небольших своих размерах, она достаточно просторна и уютна.

Фото 8. Загородная зимняя беседка, аккуратно вписанная в лесной ландшафт. Проект учитывает все особенности окружающей среды, что создает гармонию между природой и строением.

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

• Выкопайте ямки под столбы и установите формы в отверстия.
• Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
• Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
• Далее нужно установить средние лаги к полу беседки.
• Совместите края и убедитесь, что углы получились квадратными.
• Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
• Используя уровень, установите верхние балки.
• Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
• Не оставляйте никаких зазоров между деталями.
• Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Пошаговая инструкция в схемах по созданию двускатной крыши для квадратной беседки.

1. Первый этап проекта заключается в изготовлении стропил. Обрежьте оба конца под углом 60 градусов, как показано в планах. Сделайте бороздки в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии и обрежьте циркулярной пилой. Края обработайте наждачной бумагой.
2. Установите стропила в верхней части беседке. Убедитесь, что они расположены равномерно Сделайте отверстия и вставьте винты, чтобы зафиксировать стропила к раме.
3. Для сборки фронтонов нарежьте листы фанеры по форме и размеру и обработайте края наждачной бумаги. Установите листы на двускатные концы беседки. Совместите края и прибейте гвоздями не оставляя никаких зазоров между листами.
4. При монтаже кровельных листов приложите листы фанеры к стропилам, используя шаблон, показанный на диаграмме. Дрелью просверлите направляющие отверстия и вставьте винты вдоль стропил, не оставляя зазоров.
5. Покройте крышу рубероидом, убедившись, что полосы перекрываются, по крайней мере, на 5 см. Закрепите рубероид на листы фанеры кровельными скобами. Кроме того, необходимо вырезать кусок для верхнего гребня.
6. Прикрепите балясины с грунтозацепами, убедившись, что вы поместили их на одинаковом расстоянии. Дрелью сделайте отверстия и закрепите балясины к рейкам с помощью винтов.
7. И последнее, прикрепите поручни в верхней части компонентов. Просверлите отверстия и вставьте винты для фиксации ламели на место. Заполните отверстия деревянной замазкой и выровняйте поверхность наждачной бумагой.
8. Покройте древесину краской или морилкой, чтобы защитить от порчи и улучшить внешний вид беседки. Необходимые материалы для строительство здесь не указаны, их очень много, если  интересует, посмотрите на сайте, ссылка под галереей.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

Какие инструменты и материалы потребуются

Для строительства простейшего мангала лучше всего сделать фундамент, это полезная вещь, так как коробку из кирпича можно совершенствовать и доделывать, и неизвестно, до каких размеров вообще вырастет печь с барбекю.

Поэтому для фундамента потребуется:

• 300 л бетона марки М400;
• Гравий на подсыпку подушку, не менее 20 ведер;
• Доски на опалубку, 8 штук по 2 м.

Из инструментов на фундамент под мангал потребуется лопата, рулетка и емкость для разлива бетона. После заливки плиту ровняют правилом по строительному уровню, иначе мангал может стать с уклоном.

Для строительства легкого мангала в беседке потребуется:

• 300 штук пустотного красного кирпича;
• 20 штук шамота, если полностью облицовывать камеру под барбекю, то потребуется не менее 70 штук;
• Кладочный раствор из двух мешков цемента, и оди замес огнеупорной цемент-глиняной смеси, не менее 40 л;
• Стальные уголки для формирования свода и нижней части камеры;
• Жаропрочный шнур для уплотнения трубы при прохождении дымохода через крышу беседки.

Также потребуется проволока, расшивочный материал, можно использовать специальное покрытие для придания стенкам печи водоотталкивающих свойств, иногда мастера рекомендуют покрывать готовый мангал силиконовой пропиткой, чтобы избежать намокания кладки во время дождя. Из инструментов потребуется мастерок, строительный уровень и отвес.

Правильный выбор печи: стационарная или переносная

В Европе все более популярными становятся финские печи для летней кухни своими руками. Это округлое металлическое основание для очага, где гости могут подходить с разных сторон, чтобы самостоятельно поджарить себе стейк, колбаску или запечь морепродукты.

Финские печи могут иметь различные вариации исполнения и сочетать в себе несколько отсеков и приспособлений для приготовления пищи.

Хороший вариант – разборные печные конструкции, под которые требуется только крытая площадка и каменный или кирпичный фундамент. Конечно, они уступают по колориту основательным постройкам с барбекю, зато это хороший бюджетный вариант быстрой подготовки к пикнику на редко посещаемой даче, где ведется строительство.

Сборные переносные печи удобны в эксплуатации и перевозке. Они легкие, но при этом не уступают стационарным сооружениям.

Переносной мангал или печь с духовкой всегда можно установить на новом месте, если на ранее подготовленной площадке работают строители.

Варианты печей для закрытых беседок

Закрытое пространство застекленной беседки выдвигает при использовании печи, мангала или барбекю несколько обязательных требований. К этим требования относится:

• Размер и место установки очага;
• Способ отвода дыма и продуктов горения за пределы помещения;
• Конструкция и метод использования очага в процессе приготовления блюд.

Для больших беседок рационально использовать комплексный подход – когда в одной конструкции компонуются и очаг открытого огня, и мангал, и рабочая зона для приготовления блюд. Такая компоновка обычно представляет из себя стационарную конструкцию с трубой дымохода и установленными вытяжками над отдельными очагами. Сам очаг проектируется в виде камина, что позволяет в случае необходимости быстро прогреть беседку.

Металлические печные конструкции устанавливаются обычно стационарно, при этом важно учитывать размещение этого вида печи. Очаг должен в таком случае иметь жесткое основание из негорючего материала и защитное ограждение. Для отвода дыма в такой печи используются трубы с многослойной огнеупорной теплоизоляций

Для отвода дыма в такой печи используются трубы с многослойной огнеупорной теплоизоляций.

Центрально расположенный очаг открытого огня выполняется по принципу тандыра – огонь в нем можно разжигать как на специальной решетке для приготовления шашлыка, так и на дне. Отвод продуктов горения от такого очага выполняется в виде прямой вытяжки, расположенной непосредственно над очагом.

Как построить?

Перед тем как приступить к строительным и монтажным работам, необходимо разработать качественную порядовку, на которой будет отмечена форма и все габариты конструкции, а также место её расположения в вашем саду. Также заранее следует определиться с материалами, которые будут использоваться для сборки печки и её облицовки вместе с беседкой. Поскольку в совокупности вся конструкция имеет большой вес, она размещается только на предварительно собранном фундаменте. Удобней всего использовать и чистить печь-камин, которая будет располагаться по центру веранды.

Если вы хотите и имеете возможность собрать многофункциональный отопительный агрегат, заранее продумайте, где именно будет располагаться тот или иной элемент. Например высота расположения грилей, барбекю и мангалов составляет порядка 600-800 миллиметров от пола. Печка устанавливается ниже на 100-150 миллиметров. В целях удобства приготовления пиши, необходимо заранее позаботится о том, где будет размещаться различная кухонная утварь и столовые приборы.

Строим печь в беседке своими руками

Перечень необходимых материалов и заложение фундамента Технология возведения печи для беседки

Беседка со встроенной печкой позволяет готовить шашлыки (и не только) в любое время года и непогоду. Никакой дождь не мешает проводить время в кругу семьи или друзей на свежем воздухе, вдали от городского смога и шума. Созерцание печного пламя помогает расслабиться и дарит атмосферу тепла и уюта. Печь для беседки можно сегодня можно заказать в строительной фирме, но строительство ее своими руками обойдется в намного меньшую сумму. Достаточно приобрести необходимые материалы и иметь желание ее возвести. Ну и, конечно же, следовать четким инструкциям по строительству.

Беседка барбекю создает ощущение домашнего уюта, комфорта и спокойствия. Такая беседка вполне может стать летней кухней и столовой для семейных чаепитий и торжеств.

Печь для беседки должна отвечать многим требованиям безопасности.

Во-первых, ее нельзя возводить впритык к стене беседки, так как даже огнеупорный кирпич нагревается сильно. Во-вторых, необходимо обрезать нижние ветки деревьев (а по возможности и не располагать печь в непосредственной близости к ним), чтобы исключить возможность возгорания.

Еще до строительства нужно продумать дизайн печи и ее месторасположение: строить беседку нужно так, чтобы дым не шел на дом, а уж тем более на отдыхающих в беседке людей. Своими руками можно построить, как и печь традиционного дизайна, так и современную печку. Все зависит от ваших вкусовых предпочтений и общего ландшафта примыкающей территории. Также печи бывают простыми (печка-камин) и сложными (с вытяжкой и поддувалом) конструкций. Опять-таки все зависит от вкуса хозяев и размера материальных затрат, которые понадобятся для закупки необходимых материалов. Перечень необходимых материалов и заложение фундамента

Если вы решили построить печь своими руками, то понадобятся следующие материалы:

огнеупорный кирпич;

обычный облицовочный кирпич; рубероид; доски для опалубки; доски для столешницы; цементный раствор; любые обрезки металла (подойдут куски арматуры, проволока, куски швеллера); металлическая труба; смеситель и мойка (если они предусмотрены); шланги для воды.

Этот список не исчерпывающий: некоторые другие материалы будут использоваться на ваше усмотрение.

Чтобы в дальнейшем строение не было перекошенным, к строительству фундамента своими руками нужно подходить ответственно. Выполняются работы по его строительству поэтапно:

Снять покрытие пола беседки на выбранной территории для строительства и выполнить ее разметку с помощью колышек и веревки. Выкопать яму для фундамента (обычно достаточно 30 см) и сделать тщательно утрамбованную подушку из шлаков. Глубина ямы по всему периметру должна быть строго одинаковой. Установить по всему периметру ямы опалубку из деревянных необрезанных досок (толщиной около 30 см) и засыпаем в нее арматуру. Яму заливают цементным раствором марки М100 так, чтобы не торчали куски металла, и поверхность была абсолютно ровной. Цементный раствор заливают за один раз: так обеспечивается высокая прочность монолитного фундамента. После высыхания бетонной стяжки, а это 3-4 дня, ее покрывают рубероидом.

Как было сказано выше, своими руками можно построить как простые печки, так и сложные. Самой простой конструкцией обладает печь буквой «П». Ее возводят на бетонном фундаменте из огнеупорного кирпича, скрепляют который раствором из глины и цемента в пропорции 1:3. Воду в раствор добавляют до тех пор, когда по консистенции он не будет напоминать густую сметану. Оптимальная высота такой печи м. При кладке стен между двумя параллельными стенами монтируют металлические сетки, на расстоянии друг от друга около 25 см. Над решетками устанавливают дымоход. Таким образом, на нижней части горит огонь, а на верхней готовится пища. Так как печь небольшая, своими руками ее можно построить за несколько дней.

Второй вариант печки гораздо сложнее. Ее конструкция напоминает букву «Е». Нижнюю кладку выполняют из газосиликатного кирпича, и служит она в качестве поленицы. Верхнюю часть строят только из огнеупорного кирпича, она является топочной частью. Если предусмотрены мойка и смеситель, столешница и встроенное место для хранения посуды, то об их размещении стоит подумать еще до начала строительства: в ходе работ очень сложно вносить какие-то поправки.

Строительство печки для беседки своими руками лучше проводить по схемам и чертежам, а при желании можно разработать свой собственный уникальный дизайн.

Выполненная технически правильно и аккуратно печка в беседке станет любимым местом для отдыха хозяев и их гостей.

Как выбрать мангал

Мангал должен подходить и в стилистическом и в функциональном аспекте. Существует большое количество вариантов, на которых следует подробнее остановиться. Мангалы делятся на переносные и встроенные.

Переносные очень удобны, так как их можно периодически менять местами и перевозить. Встроенные — имеют большее количество функций и дополнительных приспособлений. Например, нишу для дров, полку для посуды, столешница и т.д.

Встроенные модели требуют наличие прочного фундамента.

Переносной мангал

Встроенный вариант

Электрические мангалы

Электрический мангал

Такие устройства оценят противники запаха дыма, ведь жаровни его не выпускают. При этом, они очень безопасны, спирали не дают искрам от огня вылететь наружу. Вся конструкция закрыта.

Чугунные

Чугунный мангал

Они подойдут для любого типа беседки. Устройства долговечны и надежны в использовании. Чугун обладает высокой теплоотдачей, что помогает сэкономить на дровах или же углях.

Металлические

Металлический мангал

Этот вид мангалов самый популярный.

Все потому что он обладает такими характеристиками, как:

• прочность
• легкость в установке
• низкую цену

Решетка на мангале

В данном случае, сталь не требует специального ухода. Такой мангал дает возможность приготовления на шампурах или на решетке.

Разборные мангалы

Очень удобные, но недолговечные модели мангалов сделаны из тонкого металла. Их популярность обусловлена невысокой стоимость и мобильностью, что позволяет легко их перевозить. Для таких жаровен потребуется много угля, ведь они не держат тепло и быстро гаснут.

Разборные конструкции

Советы по обустройству беседок

1Обязательно нужно сформировать дымосборник. Он защитить мангал от излишней сажи, препятствуя образованию сильного дыма

Пример дымосборника

2Для того чтобы мангал долгое время выглядел как новый его можно покрыть акриловым лаком

Топка встроенного мангала

3Если мангал используется часто, то потребуется, подувало, которое поможет дровам гореть интенсивнее

4Шампура следует подбирать по размеру мангала

5Кладка должна быть сделана из огнеупорной смеси

6Для того, чтобы разрезать кирпич, его следует вымочить в течение нескольких минут в воде

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Зонирование

Часто беседки строят не просто в виде садового домика, а как многофункциональные конструкции, разделенные на несколько зон. Зачастую это место для готовки, для приема пищи и зона отдыха.

В обеденной зоне располагается большой стол и стулья, на «кухне» предусмотрен мангал, дымоход и полки для посуды и кухонных принадлежностей, иногда холодильник. Оформление места для отдыха зависит только от возможностей и изобретательности хозяев.

Для разграничения участков существуют несложные приемы зонирования.

• Отделка с помощью материалов, контрастирующих между собой. Так, например, кухонную зону можно кирпичом или искусственным камнем, а для зоны отдыха использовать текстиль.
• Грамотная расстановка мебели тоже может удачно поделить пространство.
• Оборудование подвесных элементов декора в виде горшков с цветами или картинами.
• Использование различных перегородок. Лучше их делать сквозными, чтобы зрительно пространство смотрелось просторнее.

• Разделение с помощью освещения. Это могут быть высокие напольные абажуры или, например, светодиодная лента.
• Оборудование разноуровневого пола также может визуально справиться с зонированием.

Самым распространенной формой перегородки для зонирования дачного пространства можно назвать перголу. Это своеобразная рама из металла или дерева с наличием перегородок. У основания высаживаются вьющиеся растения, довольно скоро такая рама превратится в живую стенку. Благодаря огромному количеству вариаций подобной конструкции ее можно вписать в любой дизайн и ландшафт. Популярностью пользуется идея «зеленого коридора» в виде длинной арки, ведущей к беседке. Подходящих вьющихся растений достаточно много, но зачастую дачники делают выбор в пользу винограда.

Пергола должна быть очень устойчивой, потому что при сильных порывах ветра хлипкая конструкция может упасть.

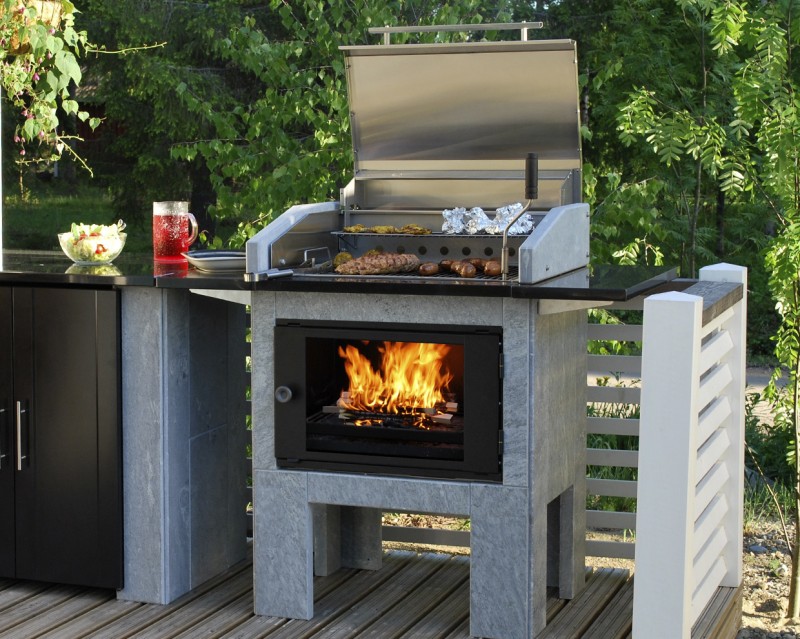

Разновидности печей-барбекю для летней кухни

По функциональности они ничем не отличаются от мангалов. Единственное, в них жарка мяса проводится не на шампурах, а на металлической решетке. Такая технология позволяет жарить не только аппетитный шашлык, но и рыбу, овощи. Существуют разные печи барбекю для беседки или летней кухни , которые значительно повышают уровень комфорта во время отдыха на природе.

По типу конструкций они делятся на:

1. стационарные. Сооружаются прямо в беседке или летней кухне, имеют свой собственный фундамент (из-за тяжелого веса), отличаются удобством и большими размерами. Чаще всего для их изготовления используется кирпич, камень, ковка;
2. переносные. Представляют собой эргономичные конструкции, которые благодаря небольшому весу можно использовать не только в любом уголке сада, но и брать с собой на пикник в лес, на речку.

По материалам изготовления печи – барбекю бывают:

• кирпичными. Самой простой конструкцией является сооружение печки в виде буквы П. Такой вариант подойдет для небольшого дачного участка;
• каменными. В данном случае речь идет о булыжнике, с помощью которого создаются массивные конструкции разных форм, размеров и дизайнов;
• металлическими. Данный вариант больше относится к переносным конструкциям, так как отличается небольшим весом и компактными размерами.

Материалы

Что касается выбора материалов для постройки беседки, в которой предполагается разместить очаг, то тут стоит отталкиваться от нескольких аспектов.

Важно учесть:

• на какой площади планируется разместить беседку;
• где будет располагаться печь (непосредственно внутри или рядом с постройкой);
• предполагается ли зимнее использование беседки;
• предусмотрен фундамент или нет.

Имеет значение соответствие стилю оформления всего участка и гармоничное включение в ландшафтный дизайн территории. Многие хозяева даже небольших участков стараются обзавестись беседкой. Но в этом случае не рекомендуется размещать на территории громоздкие и капитальные строения. Лучше обзавестись небольшим навесом или крытым тканевым тентом, рядом с которым можно разместить небольшой мангал или барбекю. Он может быть изготовлен или ПВХ или натуральной ткани. Это позволит при необходимости быстро убрать такую беседку и использовать участок для других нужд. Огромным минусом такого варианта является невозможность использования в ветреную погоду и зимой по понятным причинам.

Если приусадебный или дачный участок достаточно просторный, то здесь можно дать волю фантазии и построить каменную беседку размером с небольшой замок

Важно помнить, что в любом случае постройка должна выглядеть аккуратно, не занимая площадь более 1/10 от всей территории усадьбы

При выборе места размещения источника огня сначала следует уделить внимание безопасности. Понятно, что при контакте с постройкой из легковоспламеняющихся материалов открытый огонь может стать причиной пожара, поэтому при выборе беседки из дерева стоит тщательно продумать этот момент

Защитить древесину от воздействия высоких температур можно несколькими способами.

• Можно установить в наиболее вероятном месте контакта с огнем или высокими температурами огнезащитный экран.
• Допускается использовать огнезащитные пропитки – антипирены, которые позволят если не полностью сделать древесину негорючей, то на некоторое время притормозить распространение пламени, тем самым позволив людям эвакуироваться от места возгорания.
• Возможно обшить постройку внутри негорючим материалом (например, гипсокартоном). Полностью беседку это от пожара не защитит, но не позволит пламени молниеносно распространяться, как это было бы в случае, если дерево ничем не обработано и не оббито.

Если печь-барбекю предполагается разместить рядом с беседкой, а не внутри, то в выборе материалов хозяин ничем не ограничен. Беседка может быть выполнена из камня, дерева, выплетена из лозы или, как вариант эконом-класса, ее стенками могут служить плотные шторы. Все зависит от вкусов владельцев участка и их финансовых возможностей.

Беседка на металлическом каркасе

Возведение такой беседки потребует наличия сварочного аппарата.

Для обвязки потребуется металлопрофиль сечением 100 на 100 мм. Его можно закрепить анкерами или приварить к открытым концам арматуры. К ним привариваем стойки-опоры. Укрепляем их по основаниям вверху и внизу конструкции металлическими уголками. Так же, как и в деревянной конструкции, ставим дополнительную связку и основание кровли.

После проведения сварочных работ всю конструкцию необходимо обработать грунтовкой и покрасить – это предотвратит появление ржавчины на металле.

Для получения закрытой зимней беседки каркас обшиваем изнутри фанерой или деревянным брусом, вагонкой, а снаружи крепим сайдинг-панели или поликарбонат. В качестве утеплителя можно уложить дополнительно прокладку из минеральной ваты. Все горючие материалы лучше располагать вдали от мангала и обязательно обрабатывать антипожарными пропитками. Пол в такой беседке, возведенной на бетонной плите, украсит плитка.
