Теплица с пвх труб своими руками чертежи

Парник из ПНД труб преимущества и недостатки материала

Прежде всего, следует определить, что это за материал. Аббревиатура ПНД — означает полиэтилен низкого давления, что указывает на способ его изготовления. Этот материал изготавливается диаметром от 20 до 1200 мм. В продажу поступает в скрученном виде. Для удобства визуального отличия по характеристикам, эти трубы изготавливают разных цветов.

В продажу может поступать в таком виде

Применение этого материала в строительстве парников и теплиц, приобрело широкую популярность среди огородников и владельцев частных домов. Этому способствовали многочисленные положительные качества труб из ПНД, к которым относятся:

Большие сроки эксплуатации. В зависимости от толщины, цвета и армирования, конструкция из этого материала прослужит от 10 до 40 лет.
Влагостойкость. Пожалуй, это качество можно отнести к одному из основных, так как с ПНД трубами не сравнится древесина или металл. В связи с этим они широко используются для строительства парников и тепличных сооружений. Следует отметить, что это материал не подвержен воздействию коррозии.
Экологичность. Материал не выделяет вредных для человека и растений веществ. Благодаря этому качеству трубы из ПНД используются в жилых домах для подачи питьевой воды.
Простота монтажа и замены фрагментов конструкции. При воздействии внешних погодных условий, механических повреждениях либо значительных перепадах температур, полиэтиленовый материал может деформироваться. Благодаря фитингам, тройникам, крестовинам и другим соединительным элементам, части конструкции легко разбирать, заменяя повреждённые участки. Сам процесс сборки парника не вызывает сложности, так как больше напоминает соединение деталей конструктора лего.
Устойчивость к открытому пламени.
Вес материала. Готовую конструкцию легко переместить даже одному человеку. Это качество ПНД никак не отражается на его прочности. В зависимости от толщины трубы и способа её армирования, её вес имеет различия.
Надёжность и прочность. ПНД широкий температурный диапазон, который позволяет не изменять структуру материала. Качество таких труб не изменится при температуре в пределах от -10 до +95 °С. Также следует отметить, что этот материал устойчив к воздействию химических и биохимических факторов.
Гибкость. Трубу из полиэтилена низкого давления легко изгибать. Это даёт возможность изготавливать парники различной формы. Это качество широко используется при изготовлении арочных конструкций.
Износостойкость. ПНД трубы качественного производителя способны выдержать значительные нагрузки. Готовая конструкция не требует дополнительного ухода.
Низкая цена материала. В сравнении с металлическими конструкциями или сооружениями из древесины, материал намного дешевле. Особенно это ощутимо, если учесть, что для металла и дерева дополнительно требуются специальные обработки и покраска, а это лишние расходы.

При наличии такого количеств положительных свойств конструкция парника из полиэтиленовых труб всё же имеет отрицательные свойства:

Лёгкость материала является как положительном качеством, так и отрицательным. Конструкция из труб ПНД, имеет малый вес, поэтому она неустойчива к сильному ветру или опрокидыванию. В связи с этим такое сооружение требуется укреплять в основании либо закладывать неглубокий фундамент.
Полиэтилен низкого давления, без надлежащего покрытия подвержен воздействию ультрафиолетовых лучей, отчего сроки его эксплуатации снижаются почти вдвое.

Советы по выбору материала

Понадобится купить пластиковые трубы большого сечения, из которых изготавливается каркас. Помимо основных деталей каркаса будут нужны трубки меньшего диаметра. Элементы будут связывать основные дуги между собой. Это нужно для придания жёсткости конструкции.

Трубки из пластмассы можно с лёгкостью резать, гнуть, клеить и сваривать. В тепличном производстве полимерные элементы часто скрепляют саморезами, так как по деталям не будет течь жидкость. Технологичность пластмассы даёт возможность реализовывать проекты практически любой сложности: от теплицы или небольшого арочного парника до огромного всесезонного изделия с двускатной крышей. Понадобится лишь предварительно определиться с конструкцией и купить необходимые приспособления и материалы.

Для изготовления конструкции подойдут такие трубы:

1. Жёсткие изделия из поливинилхлорида. Не отличаются эластичностью. Используются для изготовления двускатных, односкатных и других строений с ровными линиями и гранями.

2. Гибкие изделия из полипропилена. С их помощью есть возможность сооружать закруглённые кровли над жёстким каркасом из твёрдых пластмассовых деталей, металлопрофиля или реек из дерева.

Все виды пластмассовых труб продаются с фитингами, среди которых:

• крестовые и тройниковые разветвители;
• поворотные соединители;
• переходники для стыковки трубок различных размеров.

Использование фитингов в несколько раз ускорит процесс выполнения строительных работ, но одновременно и увеличит финансовые затраты.

Фитинги для пластиковых труб

Здесь всё зависит от возможностей и предпочтений хозяина. Он должен сам выбрать, использовать фитинги или нет.

Для фиксации каркаса будут нужны металлические прутья длиной 1,2 м. Их диаметр должен быть таким, чтобы прут свободно входил в трубку.

Бортики для ограждения изготавливаются из обрезных досок. Рекомендуемое сечение — 150 мм. Число деталей и длина будет зависеть от габаритов парника.

Фиксация поперечных деталей каркаса производится с помощью тройников из пластика, которые используют для разводки водопровода. Другой вариант — использование стальной проволоки.

В конце конструкцию надо будет покрыть армированной плёнкой из полиэтилена или поликарбонатом.

Есть еще один нюанс, который важно учесть еще до начала строительных работ. Теплица из пластмассовых труб может быть стационарной и переносной

В первом случае детали нужно будет сварить или склеить, во втором элементы скрепляются шурупами.

Проект теплицы из пластиковых труб

Выбор надо делать исходя из потребностей.

Трубы из полипропилена – это только сантехнический или уже универсальный строительный материал?

Труба из полипропилена – относительно новый строительный материал, если, конечно, рассматривать его в отношении дерева, бетона и кирпича. Но уже из них проведены тысячи километров канализации в квартирах и частных домах. Народные умельцы пошли дальше и стали мастерить всевозможные изделия из таких труб. Например, стулья, качели, сушилки для белья, подставки под цветы и даже кроватки для новорождённых.

Такую народную любовь, которой пользуются полипропиленовые трубы, ещё нужно заслужить. Вот только чем? Ответ прост – сравнительно невысокой стоимостью и универсальностью эксплуатационных характеристик:

Создаём небольшой арочный парник из ПП труб

Соблазнившись простотой и доступностью основного каркасного материала, у многих «руки зачесались» попробовать соорудить такое сооружение. И в самом деле, почему бы и нет? Ниже представлено видео, на котором наглядно показано, что парник из пластиковых труб своими руками для клубники – это реальность.

Watch this video on YouTube

Как подготовить чертёж для постройки своими руками теплицы из полипропиленовых труб

Для сооружения даже незначительной конструкции в строительной среде принято делать чертежи. Именно они помогают грамотно распланировать пространство, увидеть все недостатки будущего сооружения и правильно подсчитать материалы. Предлагаем несколько чертежей парников из полипропиленовых труб, которые изготавливались своими руками.

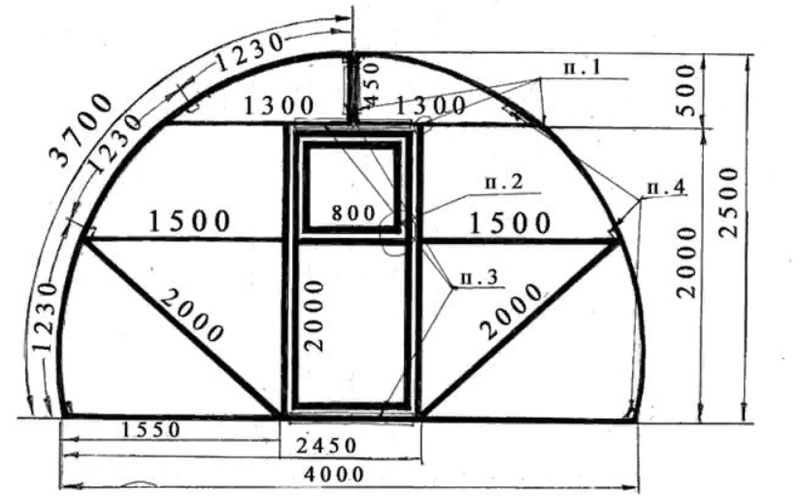

Профиль чертежа арочного парникаЧертёж теплицы из пластиковых труб своими рукамиНебольшой парник. Схематичный чертёж

Необязательно вооружаться штангенциркулем или специальными чертёжными программами. Если в планах сделать мини-парник, достаточно будет схематичного изображения будущей конструкции.

Материал и инструменты

Ниже подробнее рассмотрим алгоритм изготовления теплицы из полипропиленовых труб своими руками, как на фото ниже.

Фото парника из пластиковых труб своими руками

Размер его будет составлять 3,9×2 м и высотой 1,5 м. Исходя из этих размеров, нам потребуется:

• труба ПП диаметром 25 мм и длиной 4 метра – 9 шт.;
• труба ПП диаметром 20 мм и длиной 4 метра – 3 шт.;
• доска, обработанная антисептиком и желательно лаком, размером 150×20 см по 5 метров – 4 шт.;
• доска, обработанная антисептиком и желательно лаком, размером 150×20 см по 0,7 метра – 6 шт.;
• арматура длиной 65 см – 18 шт.;
• держатели-защёлки для ПП труб –25 шт.;
• саморезы №50 по дереву.

Из инструментов ничего сверхъестественного не требуется: шуруповёрт, большой молоток или кувалда.

Как сделать фундамент для теплицы из полипропиленовых труб

Для нашего небольшого парника дополнительного вкопанного фундамента делать не нужно. Основанием будет служить каркас из доски, дополнительно закреплённый арматурными прутьями. В нашем случае решено было разграничить место для грядок и дорожки между ними. Внутренняя часть одной грядки получилась размерами 3,85×0,7 м. Ширина прохода между ними − 0,49 см.

Собранное основание из досокУсиление каркаса

После сборки каркаса с каждой лицевой стороны основания прикрепите заклёпки с шагом 50−55 см. В них необходимо забить арматуру на глубину примерно 40 см.

Статья по теме:

Как собрать своими руками каркас теплицы из полипропиленовых труб

Предлагаем короткую инструкцию, как собрать арочное основание для теплицы.

Иллюстрация	Описание действия
	Вставляем на арматуру первую дугу и защёлкиваем крепление на каркасе.
	По такому же принципу вставляем все остальные дуги.
	Осталось три части трубы. Это боковые и центральные рёбра жёсткости. На них, в соответствии с расположением дуг, нужно закрепить защёлки. Когда это будет сделано, прикрепите один элемент сверху посередине и два по бокам. Хорошенько всё защёлкните.

Видео ниже подробнее расскажет, как собрать парник из полипропиленовых труб своими руками.

Watch this video on YouTube

Статья по теме:

Как обшить своими руками парник из полипропиленовых труб армированной плёнкой

Для нашей элементарной конструкции парника наиболее подходящим вариантом обшивки будет армированная плёнка или же агроткань. Для придания жёсткости торцевые стороны парника можно обшить частями поликарбоната. Как сделать самому парник из пластиковых труб и обшить его поликарбонатом, смотрите в видео ниже.

Watch this video on YouTube

Чтобы покрыть парник такого размера, необходимо приобрести армированную плёнку (либо другой тип понравившегося материала) размером 4×6 м. Крепится она на парник всё на те же клипсы. Этого вполне достаточно, чтобы плёнка хорошо «сидела» на своём месте. Для надёжности можно также пройтись по ней саморезами.

Крепление плёнки

Спереди теплицы плёнка не крепится основательно, а только на клипсы, чтобы днём её можно было свободно снять и пользоваться парником.

Статья по теме:

Каркас теплицы из полипропиленовых труб

Шаг между арками – не более 90 см. Если покупать трубу 4 м длины, то этого будет достаточно на 1 арку и 1 поперечную балку. Размеры в каждом случае индивидуальны. Помимо труб, понадобятся: тройники ПВХ обычные и угловые, угловые переходники, саморезы, клей ПВХ.

Изготовление и сборка арок из 4 м ПП трубы

Схема каркаса теплицы.

• трубу 32/22 (внешний диаметр – 32 мм, внутренний – 22 мм) разрезать на 2 одинаковых отрезка по 1,5 м;
• если теплица (парник) будет разборная, то все детали соединяются между собой с помощью саморезов, если неразборная, то скрепляются клеем ПВХ;
• из приготовленных деталей на земле собирается решетка, которая выглядит следующим образом: 1 коньковая труба, в стороны от которой через каждые 90 см отходят 1,5 м трубы. Эти отрезки соединены между собой линиями балок, параллельными коньковой трубе. С обеих сторон от центрального стержня идут по одной поперечине, то есть всего их должно быть 2;
• все детали соединяются с помощью подходящих фитингов;
• этот несложный каркас под силу собрать каждому владельцу дачного участка. Если следовать предложенной инструкции, то на теплицу размером 5,9 *3,8 м потребуется 60 м полипропиленовых труб.

Плюсы и минусы

Преимущества каркаса из полипропилена:

Основным преимуществом полипропилена и ПВХ труб считается устойчивость материала к влажности, он не гниет и не подвергается коррозии, в отличие от деревянных и металлических аналогов.

Другие преимущества:

• прочность — конструкция отлично выдерживает ветровые и снежные нагрузки;
• гибкость — за счет этого свойства упрощается процесс возведения арочных теплиц;
• легкость — каркас легко устанавливается и демонтируется, при необходимости его очень просто перенести в другое место;
• экологическая безопасность — материал не выделяет в атмосферу опасные для здоровья людей и животных токсины;
• огнеустойчивость — полипропилен не подвержен возгоранию.

Недостатки: Несмотря на все более широкое распространение полипропилена при строительстве парников, выделяют и недостатки:

• относительная недолговечность по сравнению с некоторыми аналогами, например металлическими трубами;
• возможность деформации от ветра и небольшая способность выдерживать нагрузки, в виде снега.

Теплица из полипропиленовых труб своими руками: характеристики

Пластиковые трубы, несмотря на свою легкость и относительно невысокую стоимость, имеют массу положительных характеристик. Простота монтажа и устойчивость материала к внешним факторам, делает его популярным среди огородников. Рассмотрим некоторые плюсы его использования:

• высокая износостойкость: срок эксплуатации ПВХ труб может достигать до 10 лет;
• не подвержены воздействию влаги и процессам гниения;
• огнеустойчивы;
• экологичны, не выделяют опасных веществ;
• не деформируются даже при серьезных механических нагрузках, выдерживают сильные ветра;
• устойчивы к химико-биологическим воздействиям.
• благодаря гибкости материала, ему можно легко придать любую форму, согнув в дугу желаемого радиуса.

Данные характеристики делают использование пластиковых труб в самостоятельном строительстве парников удобным и оправданным. Если правильно произвести все предварительные расчеты и закупить материал согласно потребностям, то можно избежать неоправданных трат, а также создать качественную и надежную теплицу при минимальных финансовых вложениях.

Из пластиковых труб можно соорудить не только каркас теплицы, но и полки, двери или форточки для проветривания

Теплица из полипропиленовых труб: пошаговый монтаж

К строительству приступают после разработки чертежа конструкции и расчета основных материалов. Рекомендуемый шаг дуг — 1 м, перемычек — 50 см. Раскосы ставят в углах и через каждые 4-6 м длины.

Выбор места

Для успешного выращивания растений важно правильно выбрать место для крытого огорода. Площадка должна быть ровной, с небольшим южным уклоном

Не желательно, чтобы с солнечной стороны были высокие деревья, сплошные изгороди или стены. А вот от северных ветров они хорошо защищают, поэтому как пристройка к сараю или дому с южной стороны теплица вполне уместна.

Разметка

Для разметки понадобятся 2 рулетки, колышки или арматура, угольник, шнурок. Чтобы не потерять размеченные оси сооружения, за границами теплицы можно установить обноски из дощечек или реек.

Сначала размечают одну из длинных сторон, ставят угловые колья и натягивают шнурок. Для прямого угла используют угольник. Перпендикулярно натянутому шнурку отмеряют ширину теплицы, забивают временно 2 колышка. Проверяют равенство диагоналей и корректируют положение точек.

Монтаж нижней обвязки

Опорная рама придает всему сооружению жесткость, выполняет функции ограждающей конструкции и служит основанием для крепления укрывных материалов. Ее изготавливают из доски, бруса, металлической профильной трубы.

Порядок монтажа нижней обвязки:

1. Нарезать материал по размерам теплицы.
2. Собрать короб.
3. Уложить обвязку на землю по разметке.
4. По углам и через каждые 100 см вбить в грунт арматуру на глубину 50-80 см. Выступающая часть должна иметь высоту не менее 50 см.
5. Закрепить штыри к брусу накладками, к металлическому профилю можно приварить.

Предварительно все материалы обрабатывают от гниения или коррозии. Для дерева используют антисептические пропитки, битумные мастики. Металл покрывают грунтовкой.

Капитальный фундамент

Если предполагается, что теплица будет установлена стационарно на несколько лет, можно смонтировать основательный фундамент. Наиболее распространенные виды — ленточные или столбчатые.

Ленточный

Для строительства используют бетон, блоки или кирпич. Потребуется цемент, песок, щебень, арматура и доски для опалубки.

Порядок работ:

1. На ровной площадке выкапывают траншею по периметру сооружения глубиной 30-50 см.
2. Насыпают слой щебня или песка, трамбуют.
3. Устанавливают опалубку с таким расчетом, чтобы верх фундамента возвышался над землей на 25-30 см.
4. Расстилают гидроизоляцию — рубероид, полимерную пленку.
5. Укладывают в котлован арматуру.
6. Заливают бетоном до верха опалубки, уплотняют, выравнивают.
7. После выдержки бетона 3-5 дней можно приступать к монтажу каркаса.

Если в качестве основного материала выбран кирпич или блоки, на дне траншеи подготавливают бетонную подушку толщиной 10 см. Сверху выполняют кладку на цементно-песчаном растворе. Фундамент желательно покрыть гидроизоляционными обмазочными материалами.

Столбчатый

Эти конструкции имеют две разновидности — свайные или в виде столбов из кирпича или блоков.

Для изготовления свай:

1. Пробурить ручным буром скважины глубиной 80-100 см с шагом 1,5-3 м.
2. Насыпать на дно щебня, уплотнить палкой.
3. Установить вертикально анкеры, к которым впоследствии будет крепиться каркас теплицы.
4. Залить в полости бетон до верха, проштыковать для выхода пузырьков воздуха.
5. Надземную часть можно сформировать из обрезка канализационной трубы подходящего диаметра высотой 10-15 см. Залить внутрь бетон, выровнять.
6. После затвердения верх обмазать мастикой, наклеить гидроизоляцию.

Для кладки столбчатого фундамента выкапывают ямы 40х40 см глубиной 30-50 см. Дно выравнивают щебнем и песком. Далее укладывают блоки или кирпич с перевязкой, выводя уровень выше земли на 20-30 см. Внутрь при кладке нужно замуровать металлические стержни для крепления бруса обвязки, сверху наклеить кусочки гидроизоляции.

Нижняя обвязка для капитального фундамента

Опорный элемент каркаса изготавливают из бруса 100х100 мм, обработанного от гниения. Его укладывают на столбчатый или ленточный фундамент, предварительно просверлив в дереве отверстия под стержни.

Насаживают брус на анкеры легкими ударами молотка по деревянной подложке. В углах элементы соединяют «в полдерева». Для этого по торцам каждого из брусьев нужно выбрать паз на 1/2 высоту сечения.

В процессе монтажа проверяют параллельность сторон, равенство диагоналей, контролируют горизонтальность уровнем. На угловые шпильки устанавливают гайки с нейлоновыми шайбами.

Как возводится теплица из пластиковых труб своими руками – видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

I. Функциональный гроулаб для рассады

Гроулаб – отличный вариант для выращивания растений в контейнерах. На основе труб ПВХ вы можете построить просторную теплицу для рассады или выращивания культур с небольшой корневой системой в отдельных вазонах. Такой парник будет изолирован не только стенами, но и агропленкой от земли. Это позволяет создать на участке настоящую лабораторию для выращивания растений, определенный микроклимат и температурный режим.

Для начала выбираем место и готовим основу под парник. Периметр размечаем и ограждаем деревянным коробом. Стенки коробки сбиваются с помощью длинных анкеров и усиливаются металлическими уголками в местах стыковки друг с другом. Важным нюансом является выравнивание основы по уровню. Если участок с уклоном, под стенки короба следует подложить блоки, кирпичи или другие подручные материалы.

Внутри стенок короба необходимо расположить базовые трубы для арок ПВХ или проделать отверстия для ПВХ-труб в ребрах деревянной основы заранее. Коробка может быть уложена и на готовый фундамент под теплицу. Сверху по всему периметру парника укладывается плотное агроволокно – мягкий пол для нашего гроулаба, который защитит теплицу от сорняков и поможет поддержать нужный климатический режим внутри парника.

Теперь необходимо правильно осуществить монтаж ПВХ-каркаса. Вы можете выбрать двускатную конструкцию или построить парник арочного типа. Для первого варианта лучше выбирать жесткие трубы ПВХ. Как правильно сгибать арки, мы расскажем чуть позже.

Монтаж арок нужно начинать с торцовой дуги. Ее оба края вставляются в трубы. Если арки вошли слишком свободно, то нужно уплотнить материал. Для этого можно вбить вместе с трубой деревянные колышки или обернуть края арок уплотняющим материалом

Для усиления ПВХ каркаса лучше использовать продольные планки. Центральная труба закрепляется с внешней стороны арок. Изнутри каркас также нужно укрепить планками. Соединение ПВХ труб выполняется длинными болтами, отверстия под которые проделывается заранее

Дуги вставляются в пазы из труб, которые мы углубили в землю по уровню. Если края арок не плотно вошли в пазы, можно укрепить их с помощью деревянных планок, вставленных в трубы вместе с дугами. Для большей надежности их можно будет укрепить болтами. Когда все арки на месте, каркас следует усилить сверху продольными трубами. Центральная труба накладывается с внешней стороны скелета теплицы, а две боковых планки монтируются изнутри. Места соединения труб стягиваются болтами и гайками, чтобы каркас был разборным.

Деревянную планку с профилем-держателем для укрывного материала можно закрепить к ПВХ трубам на расстоянии около 50 см от земли. Это даст возможность проветривать теплицу снизу

Отверстие под дугу на крайних торцовых планках выполняется под укосом. Нужно точно вымерять угол уклона дуги, начертить его на ребрах брусков и разметить место среза. Труба должна плотно лечь на стойку, чтобы конструкция не потеряла устойчивость

Торцевые стенки лучше выполнить из дерева. Кроме стоек дверного проема необходимо сделать еще две подпорки в углах торцов. Низ торцевых стенок можно зашить фанерой или пластиком. Теперь можно натянуть пленку на стенки и торцы теплицы и начинать готовить растения к выращиванию.

Сборка каркаса из труб

Вариантов монтажа несколько:

• 1 способ. Каркас собрать полностью на фитингах с помощью сварки.
• 2 способ. Нарезать арки из труб, насадить их на штыри. Для дополнительной жесткости поставить стойки из дерева с коньковой перекладиной.
• 3 способ. Арки и соединить с перемычками мебельными болтами.
• 4 способ. Скрепить трубы между собой стяжными пластиковыми хомутами.

Арочный парник крепление хомутами

Сварной каркас

Наибольшей прочностью и устойчивостью обладает каркас, изготовленный с помощью сварки. Понадобятся рулетка, маркер, ножницы, паяльник по полипропилену, фитинги — крестовины, тройники и уголки.

Последовательность работ:

1. Трубы нарезают на отдельные короткие элементы согласно чертежу.
2. Разогревают насадки на паяльнике до нужной температуры. Для полипропилена она составляет 260-300°С.
3. На одну насадку надевают трубу, на другую фитинг.
4. Выжидают определенное время, которое указано производителем сварочного оборудования в инструкции.
5. Снимают нагретые элементы и прижимают без усилия.

Через несколько секунд в результате полимеризации соединение приобретает прочность.

Сваривают последовательно мелкие конструкции в более крупные. Начинают с верхних элементов, затем переходят на нижние. Таким образом заготавливают каркас для установки на обвязку. Можно сначала сварить отдельные большие секции, а потом уже соединить их по месту.

Сборный каркас

Сборные каркасы не такие прочные и жесткие, как сварные. За счет того, что трубы имеют круглое сечение, при сборке образуется некоторый люфт. Тем не менее, для сезонного использования они вполне пригодны, к тому же сварочный аппарат есть далеко не у всех огородников.

Сборку проводят последовательно:

Устанавливают и крепят арки.
Снизу прокладывают перемычки, соединяют с арками болтами или хомутами.
Для придания жесткости в плоскости фронтона и боковой стенки монтируют раскосы.

Крепеж должен располагаться таким образом, чтобы укрывной материал при укладке не повредить.

Двери, форточки

Рабочие проемы устраивают в торцах теплицы, где можно обеспечить отдельные коробки для навешивания дверного полотна и форточки. Для их изготовления используют доски, металлические или те же полимерные трубы.

Некоторые рачительные хозяева приспосабливают для этих целей старые оконные рамы или двери, что тоже неплохо экономит бюджет. Коробки прочно крепят к нижней обвязке и каркасу фронтонов посредством перемычек и раскосов. Для навешивания деревянного полотна используют петли, а для конструкций из труб — пластиковые крепежные клипсы.

Монтаж укрывного материала

Наиболее просто закрепить на готовом каркасе пленочные покрытия. Их раскладывают поверх теплицы, слегка натягивают и прикручивают саморезами к нижней обвязке через деревянные накладки или штапики. Отдельные полотнища накладывают друг на друга с нахлестом 30 см, стыки заклеивают скотчем.

Для крепления пленки к трубам используют заводские или самодельные клипсы. Их можно изготовить из обрезков труб или пластиковых бутылок. Вдоль детали делают разрез, а при монтаже соединения края клипсы отгибают и надевают ее на трубу поверх пленки. Не нужно делать лишних отверстий, крепление герметичное и достаточно прочное.

Сотовый поликарбонат — более жесткий материал, чем пленки, дополнительно придает теплице устойчивость. Он долговечен, не боится мороза, хорошо сохраняет полимерный каркас от ультрафиолета.

Крепят поликарбонат к полипропиленовым трубам с помощью кровельных саморезов. На кромки, где возможно попадание влаги, устанавливают защитные профили.

Правила крепления поликарбоната
