Изготовление картофелекопалки для мотоблока своими руками

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.

2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.

3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.

4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
6. Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Особенности и варианты конструкций

Чудо-лопата представляет собой удобное приспособление для копки земли, которое можно сделать своими руками. Прибор позволяет не только вскапывать грунт, но и рыхлить его. Это значительно экономит силы, поскольку при работе обычной лопатой приходится периодически разбивать крупные комья земли.

Принцип работы

Чудо-лопата для копки представляет собой рыхлитель, состоящий из двух вил:

1. Рабочие (основные) втыкаются в землю под нажимом ноги. Они подвижны, поэтому могут входить в грунт под любым углом.
2. Вилы переднего упора неподвижны, идут параллельно поверхности. Они производят дополнительное рыхление, благодаря чему земля измельчается, становится одинаковой плотности и хорошо насыщается кислородом.

Корпус представляет собой металлическую рамку с передним и задним упором, которые контактируют непосредственно с поверхностью грунта. Основные вилы снабжены рычажным механизмом, что при копке позволяет надавливать на них под удобным углом и затем вытаскивать из почвы.

Благодаря наличию двух вил прибор наряду с основной задачей выполняет и ряд других функций:

1. Рыхление почвы, насыщение ее кислородом.
2. Разбивание комьев.
3. Удаление корней сорняков.
4. Копка разных корнеплодов – картофеля, свеклы, моркови и других.

Описанная конструкция не является единственной. Существует несколько разновидностей аппарата, наиболее распространенные – это рыхлитель без переднего упора, копалка и легкокоп.

Рыхлитель без переднего упора

Конструкция полностью совпадает с вышеописанной, но в ней отсутствует передний упор. С одной стороны, он дает надежность при работе – инструмент при копке хорошо ложится на землю, поэтому остается только нажать ногой и воткнуть вилы в землю. С другой стороны, благодаря отсутствию переднего упора конструкция становится заметно легче.

Копалка

Копалка – еще одна «облегченная» версия. Это вилы с широким интервалом, которые соединены с корпусом. Нажимая на них, можно взрыхлить почву, но не настолько мелко.

У такой конструкции есть свою плюс – с помощью болтов можно поднять или опустить главную ось на любую высоту, ориентируясь на рост конкретного человека.

Упор подвижный, поскольку лопата не жестко соединена с корпусом. Поэтому сначала на нее надавливают, а после того, как штыри войдут в грунт – выворачивают. Такой аппарат подойдет для копки легких почв, например, супесчаных или суглинистых. Но для тяжелого, комковатого грунта он не годится – в этом случае лучше использовать классическую конструкцию с передним и задним упором.

Легкокоп

Легкокоп – наиболее простой вариант чудо-лопаты. Конструкция отличается более легким округлым упором. При этом регулировать высоту ручки не получится, поэтому при изготовлении нужно сразу ориентироваться на рост. Аппарат менее габаритный и довольно легкий, но его устойчивость (по сравнению с базовой конструкцией) меньше.

С удлиненными и укороченными штыками

Во время составления чертежей особое внимание уделяют длине штырей чудо-лопаты для копки. Она зависит от плотности земли:

• 10–15 см – для рыхлых песчаных почв, которые легко поддаются копке и рыхлению. Такой инструмент называют «Пахарь»;
• 15–20 см : универсальные лопаты для копки грунта средней плотности (суглинки);
• 25 см и более – для тяжелых, каменистых (глинистых составов). Такой инструмент называют «Крот».

«Пахарь», «Крот» и универсальную лопату можно сделать любой конструкции: классической, без переднего упора, в виде легкокопа и других. Они отличаются только длиной штырей, а во всех остальных моментах – полностью совпадают.

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

• Различные размеры.
• Разные конструктивные методики.
• Размер рабочей полосы.
• Необходимость прополки.
• Возможность очищать картофелины от налипшей земли.

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

Встречаются такие виды копалок:

• Веерная (другое название — стрельчатая).
• Грохотная (вибрационная).
• Транспортерная (ленточная или конвеерная).
• Барабанная.

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

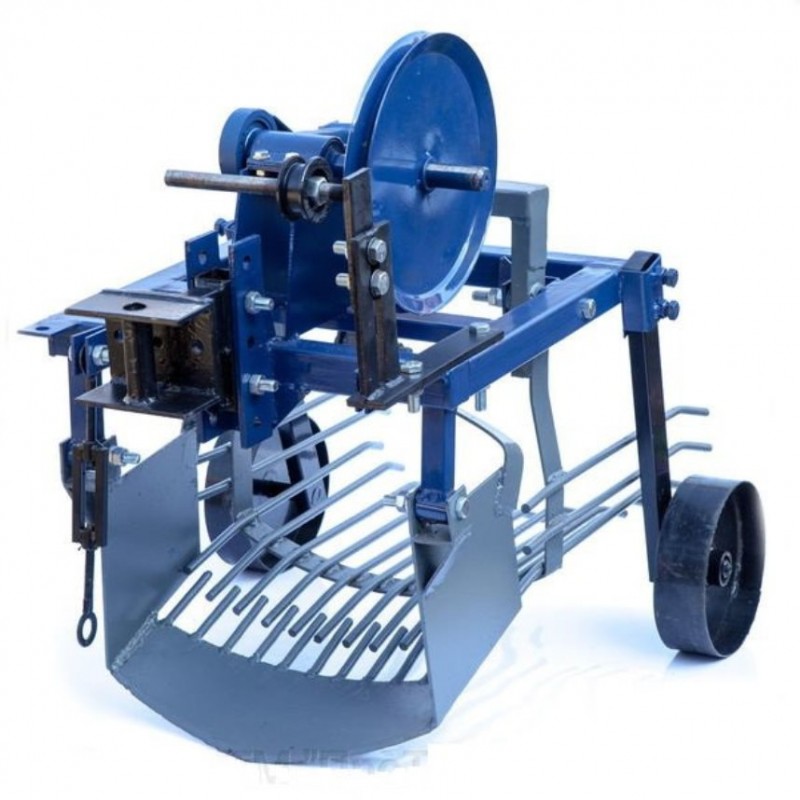

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

• Агрегат захватывает довольно обширную полосу — примерно 40 см.
• Лемех заглубляется в почву на 25 см.
• Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Смотрите видео, как работает копалка с гидроприводом:

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Параметры выбора

Картофелекопалки отличаются по таким параметрам:

1. Размеры – чем больше длина и ширина рабочего механизма, тем больше продуктивность работы картофелекопалки. Узкие приспособления больше подходят для одиночных грядок в домашнем хозяйстве, тогда как более широкие аналоги с захватом применяются для уборки картофеля более, чем с гектара земли.
2. Способ очистки картофеля от грунта – этот фактор учитывается, в зависимости от особенностей почвы региона, где планируется использовать картофелекопалку. Если рыхлый чернозем легко поддается пушению, то суглинистые и песчаные почвы нуждаются в дополнительной чистке.
3. Принцип работы – учитывая этот показатель, определяется продуктивность работы приспособления.
4. Наличие/отсутствие дополнительных колес – крупные агрегаты должны иметь дополнительную точку опоры, иначе мотоблоку будет сложно выполнять свою основную работу.
5. Способы крепления – оптимальным вариантом считается винтовой способ присоединения картофелекопалки к мотоблоку. Это позволяет отсоединить приспособление в любой момент времени. Некоторые модели крепятся исключительно с помощью сварки.

Многие фермеры также обращают внимание на торговую марку и цену. Эти два показателя не являются ключевыми, но во многом определяют продуктивность работы агрегата.

Картофелекопалка: самые ходовые модели и цена агрегата

Вполне понятно, что картофелекопалка является очень востребованным оборудованием. Поэтому-то промышленность и предлагает достаточно большой выбор вполне доступных и удобных в использовании моделей. О наиболее надежных и эффективных из них мы сейчас вам и расскажем.

Картофелекопатель ККМ-1

Данная модель относится к вибрационному типу. Подходит при работе на участках с влажностью до 27% и при облегченных грунтах. Вибрационная картофелекопалка также актуальна при сборе других разновидностей корнеплодов, в том числе свеклы, моркови и других. Обработка агрегатом ведется при глубине до 20 см, охват достигает 37 см. Само устройство весит 40 кг. При этом производительность довольно высока – можно обработать 0,2 га за час. В стандартный комплект включают лемех, а также просевную решетку. Купить картофелекопалку для мотоблока можно, если вы уже обзавелись мотоблоками «Салют», «Агат», «Каскад», «Фаворит», «МТЗ» или «Нева». Именно для них она и предназначена.

Картофелекопалка КВ М-3

Относится к оборудованию навесного типа. По конструкции является грохотной. Машина может работать с приводом от мотоблоков китайского, украинского и отечественного производства. Чаще всего купить картофелекопалку предпочитают для работы совместно с мотоблоками марок «Салют», «Заря», «Нева» или «Агат». Работа механизма возможна на сложных и сырых почвах. Для этой цели машина имеет специальный тип резаков. С их помощью создается больший уровень вибрационного воздействия в области решетки, благодаря чему земля перетряхивается значительно лучше. Модель захватывает 37 см по ширине, весит 39 кг, вглубь обработка производит в пределах 20 см. Почасовой уровень производительности составляет 0,1-0,2 га.

Картофелекопательный агрегат Полтавчанка

Данная картофелекопалка для мотоблока также работает по вибрационной технологии. Она идеальна при работе на небольших участках. Устройство массой в 35 кг может справиться с участками до 2 га. В течение часа обрабатывается 0,2 га, это примерно 2-3 км в течение часа. Картофелекопалка углубляется до 18 см, обрабатывая полосы до 39 см шириной.

Эта однорядная картофелекопалка комплектуется ремнем и штифтом. Они необходимы для надежного сопряжения с мотоблоками «Агат», «МТЗ», «Заря» и рядом других агрегатов отечественного производства. Устройство является навесным и подходит для обработки земли со средним уровнем тяжести, в пределах 30% влажности. Благодаря наличию опции регулировки по захвату, возможна корректировка величины заглубления.

Машина КТ-51

Картофелекопалка имеет массу в 47 кг. Ширина обрабатываемой ею полосы составляет 45 см. Опорные колеса позволяют корректировать глубину захвата в глубину. В агрегате также предусмотрена возможность изменения скорости транспортера, приводимого в движение мотоблоком. Подходит для мотоблоков тяжелого типа, в том числе марки «Кентавр», «Зубр». Минус лишь один – высокая стоимость.

Картофелекопалка КМ-2

Купить данную картофелекопалку стоит тем, кто хочет собрать урожай, не повредив картофель. Как правило, устройства этой марки используют на участках небольшого размера. Данный агрегат привлекателен тем, что обеспечивает качественное отделение клубней, не допуская пропусков.

Огромное достоинство агрегатов данной модели заключается в постоянном наличии запасных частей. Они предлагаются практическими всеми гипермаркетами, занимающимися садовой техникой. Стабильно работать машина может на любом типе почвы. Картофелекопалка обладает специальным узлом, позволяющим изменять уровень заглубления при обработке.

Российские предприятия торговли предлагают большой выбор разнообразных картофелекопательных агрегатов. Их стоимость составляет 6 тыс. рублей и более. Имеющаяся в магазинах ассортиментная линейка отличается достаточно большим разбросом эксплуатационных параметров. Это дает пользователям возможность выбрать именно ту машину, которая необходима.

Какую картофелекопалку выбрал бы я

Экспертом в области картофелекопания я себя не считаю. Однако, изучив технические характеристики перечисленных выше агрегатов, я бы отдал предпочтение агрегату КТ-51. Он обладает вполне достаточной шириной захвата, достаточно легок и, что самое главное, имеет большое число различных регулировок.

Конечно, кто-то с моим выбором может не согласиться. Но оно и понятно, каждый выбирает, руководствуясь своими личными соображениями.

Как настроить картофелекопалку на мотоблок Нева

Веерная копалка картофеля не требует сложной настройки, она крепится к мотоблоку при помощи одинарной универсальной сцепки и передвигается за мотоблоком, углубляясь на определенную глубину.

Чтобы настроить картофелевыкапыватель грохотного типа, требуется внимательно изучить инструкцию по эксплуатации для правильной сборки устройства. Чтобы подключить оборудование к мотоблоку Нева, необходимо использовать сцепное устройство.

1. Соединить копалку с мотоблоком, затянуть крепежные болты.
2. Убедиться, что гайки и стопорные болты деталей устройства как следует затянуты.
3. Надеть ремень на шкивы машины и навесного устройства.
4. Проверить исправность натяжителя и шарнирные соединения на наличие смазки.

Регулировка проводится следующим образом:

1. В первую очередь необходимо выставить параллельно шкивы мотоблока и картофелекопалки. Этого можно добиться, вращая гайки упорных болтов.
2. Далее проводится настройка глубины подкапывания – лемехи должны входить в грунт ниже расположения корнеплодов. Обычно устанавливается глубина в диапазоне от 12 до 15 см. Регулировка осуществляется при помощи кронштейна сцепки и опорных колёс. Если глубина будет выставлена слишком большой, производительность машины снизится из-за повышенного сопротивления, расход топлива при этом увеличится. Если же глубина будет меньше 12 см, повышается риск повреждения клубней.

Регулировку транспортерной копалки можно проводить после пробного прохода с подключенным навесным оборудованием. Для этого необходимо вращать регулировочный винт, выбирая нужный угол атаки. А также на прицепном узле и раме устройства выбираются отверстия, позволяющие добиться наиболее подходящего положения. Чтобы при работе не возникало перекосов, необходимо отрегулировать болты прицепного узла таким образом, чтобы устройства находились на одной оси.

Виды картофелекопалок

1. Простая картофелекопалка. Обычное навесное оборудование по типу лопаты или плуга с приваренными стержнями или зубцами. Плуг — лопата врезаются в почву, поднимая созревшие плоды наружу по зубцам. Получается, что лишняя земля отсеивается от корнеплодов в процессе рыхления и подъема почвы. Наверху остаются все клубни из гнезда. Особенность простой картофелекопалки в том, что устанавливают на любой по мощности мотоблок или небольшой трактор.

1. Вибрационная картофелекопалка. Это транспортерная картофелекопалка для мотоблока. Оснащена просевной решеткой или решетками, которые помещаются на опорные колеса. Также в конструкции предусмотрен лемех. В процессе обработки лемехом прорезается почва, затем поднимается вместе с корнеплодами на решетку. На решетке картофель отсеивается от земли и ботвы. Дальше корнеплоды по решетке падают на поверхность участка. В конце легко собрать урожай в мешки из-под картофелекопалки.

Сельхозоборудование такого типа выпускают под разными марками, оно имеет несколько видов креплений. Перед приобретением лучше убедится в том, что устройство подойдет для вашей модели культиватора.

Несколько основных популярных моделей для культиваторов:

1. Обычная «ККМ-1».
2. Обычная «КВМ-3».
3. Обычная «Garden Scout».
4. Вибрационная «Нева».
5. Вибрационная «Полтавчанка».

Цена на картофелекопалку для мотоблока из этого списка варьируется от 7000 до 12500 рублей. В дачный сезон цены, конечно, могут увеличиваться.

Важно, перечисленные модели картофелекопалок точно подойдут по типу крепления к мотоблокам:

Необходимые инструменты

Для работы потребуются следующие материалы и инструменты:

• трубы из легированной стали диаметром 4 см;
• уголки «шестерки»;
• арматура толщиной 10 мм;
• цепь;
• шестерни;

• турбина;
• сварочный агрегат;
• разводной ключ;
• дрель;
• болты с гайками и контршайбами.

Хорошая сталь необходима для изготовления лемеха – она должна быть довольно толстой (не менее 4 мм). Конструкция имеет сварную раму, подвески, тяги, которые позволят регулировать динамические элементы – колеса и зацепы.

Сделать агрегат самостоятельно не представляет особой сложности. Такую картофелекопалку реально можно применять на любых, даже очень плотных почвах.

Самостоятельно умельцы конструируют картофелекопалки двух разновидностей.

• веерными;
• грохотными.

Немного сложнее обстоят дела с созданием транспортерных и барабанных агрегатов, поскольку их конструкции будут немного сложнее, но технически реализовать создание таких агрегатов вполне реально.

Если собирать урожай приходится на обширных площадях, то стоит обратить внимание на грохотную или транспортерную картофелекопалку. Для дачного или садового участка в 10 соток может вполне подойти и веерная копалка

Самодельные картофелекопалки

Приобретение картофелекопалки – недешевая покупка. При небольших затратах данный агрегат домашний мастер может сделать самостоятельно.

Необходимые инструменты

• Сварочный аппарат;
• Угловая Шлифовальная Машинка (болгарка) с дисками;
• Дрель, сверла
• Штангенциркуль, угольник, чертилка, рулетка;
• Набор ключей;
• Кувалда;
• Газовая горелка;
• Крепежные элементы.

Изготовление веерной копалки

Для лемеха берут листовое железо толщиной 5 миллиметров, либо старые диски от циркулярной пилы. Металл отрезают по контуру, далее его либо загибают, либо соединяют куски с помощью сварки по форме культиватора «Ласточкин хвост». Для того, чтобы согнуть металл, его предварительно нагревают газовой горелкой. После придания формы данному элементу конструкции, его надо закалить. Для закаливания металл разогревают до вишневого цвета газовой горелкой и опускают в отработанное машинное масло.

Для зубьев копалки берут арматурные прутья или стальную проволоку диаметром 8-10 мм. Зубья приваривают на тыльную сторону лемеха так, чтобы, расходясь, они образовывали веер.

Для стойки используется стальная полоса длиной 400 мм. толщиной 8 мм и шириной 50 мм. Одним концом стойка приваривается к лемеху, на втором конце через 50 мм. сверлятся 4 отверстия диаметром 10 мм. Используя эти отверстия осуществляется наклон и погружение копалки в грунт.

Для полевой планки используют полосу металла длиной 300 мм., шириной 50 мм, толщиной 6мм. Ее приваривают так, чтобы она была параллельна подошве лемеха.

Веерная картофелекопалка присоединяется к мотоблоку через универсальную сцепку.

Изготовление вибрационной копалки

Аппарат вибрационного типа, в отличии от веерного, более качественно выбирает картофель из грунта, работает с более высокой производительностью и, поэтому, является наилучшим выбором при уборке урожая. Конструкция его более сложная, но полученный результат окупает потраченные усилия.

1. Для изготовления рамы из квадратной трубы сечением 40*40 мм. отрезают два куска по 60 мм. и два куска по 400 мм. Из этих четырех кусков трубы сваривают прямоугольник.
2. Сверху рамы приваривают две направляющие для эксцентрикового механизма, сделанные из трубы квадратного сечения 30*30 мм.
3. Спереди рамы из уголка, а так же П-образного профиля делают прицепное устройство. В устройстве соосно просверливают три отверстия диаметром 14 мм для соединения штифтами мотоблока и копалки.
4. Для установки вертикальных тяг управления на расстоянии 70 мм. от края рамы снизу привариваются косынки, сделанные из полос металла шириной 50 мм, толщиной 5 мм. С другого конца рамы вертикально приваривают направляющие для стоек колес. Направляющие делают из квадратной трубы 30*30 мм. длиной 150 мм. На концах направляющих просверливают отверстия диаметром 9 мм., напротив которых приваривают гайки. В данные отверстия вкручивают болты регулировки стоек колес диаметром 8 мм.
5. Для изготовления рала два металлических прямоугольника 200 на 150 мм с помощью болтов крепят к стойкам вертикально. Снизу к прямоугольникам приваривают полосу шириной 150 мм, длиной 400 мм толщиной 5 мм, которая и будет поддевать пласт земли и подавать клубни на решетку. Наружный край полосы надо чуть закруглить, чтобы при движении клубни не разрезались.
6. Для изготовления решетки к ралу приваривают на равномерном расстоянии 10 прутьев диаметром 10 мм, длиной 400 мм.
7. Стойки для колес делают из квадратной трубы 25*25 мм, к которым с нижнего конца привариваются шпильки, на которые одеваются колеса. Колеса подбирают от садовой техники диаметром 150мм. Стойки между собой соединяются снизу квадратной трубой 30*30мм, на которую приварены 10 прутьев диаметром 10 мм, длиной 40 мм. Сверху в стойках сверлят через 50 мм отверстия диаметром 8.5 мм для вкручивания стопорного регулировочного болта.
8. Эксцентриковый механизм, приводы и ремень применяют от промышленных копалок. Узел ставят сверху на направляющие, регулируя натяжение ремня перемещением механизма по направляющим. К приводам на болтах прикручивают рало. При необходимости приводы болтовыми соединениями удлиняют полосой металла шириной 50 мм и толщиной 4 мм.
9. Всю конструкцию красят от ржавчины нитрокраской.
10. При применении эксцентрикового механизма не со шкивом (под ремень), а с шлицами под вал отбора мощности данный механизм можно использовать за минитрктором.

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

• вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
• транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
• стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

Важно! До выбора конструкции необходимо проверить плотность почвы, которая будет обрабатываться. По плотности и модели мотоблока уже выбирается вариант устройства

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Простейшая картофелекопалка для мотоблока своими руками

Даже самое простое приспособление для механизации процесса выкапывания картофеля облегчит физический труд в огороде. Преимущества применения самодельного картофелекопателя для мотоблоков:

1. Низкая цена сделанной копалки, по сравнению с готовым изделием.
2. При изготовлении агрегата владелец подстраивает его под свои условия.
3. Нет потребности в сервисном обслуживании: весь ремонт можно выполнить самому.

К сведению! Самодельное оборудование может нанести травму оператору. Для безопасного применения следует предусмотреть защитные механизмы.

Материалы и решения для стельчатых

Стрельчатая – наиболее простая в изготовлении и эксплуатации копалка для картофеля. В её конструкции нет подвижных деталей и соединений. Она представляет собой цельносварную конструкцию, которая подвешивается в сцепке на мотоблоке. В ней используют всего три типа деталей:

1. Лемех из углеродистой стали толщиной 5 мм.
2. Стойка из листа 8-10 мм.
3. Пучка направляющих прутьев из круглого проката диаметром 8 мм.

Веерная картофелекопалка

Пассивный почвообрабатывающий инструмент под силу изготовить мастеру с минимальным слесарным опытом работы. Веерные картофелекопалки состоят из ножа, стойки и решетчатой конструкции для просеивания грунта. Последовательность изготовления:

1. Из листа толщиной 12 мм вырезают опору длиной 50 см. Нижний край должен быть загнут под углом 30 °. В верхней части сверлят 8 отверстий диаметром 14 мм с шагом 50 мм.
2. Врезают лемех размером 150 х 150 мм. Сгибают его по диагонали под углом 45 °.
3. Из круга диаметром 8 мм отрезают прутки длинной 50 см.
4. Приваривают лемех к стойке. Затем к нему крепят направляющие прутки. Все детали хорошо проваривают.
5. Зачищают металл от окалины и коррозии, покрывают краской или грунтовкой.

Заключение

Те, кто является счастливым обладателем существенных наделов и высаживает там картофель, в том числе для продажи, знают, как это долго и физически сложно собирать богатый урожай, даже если помощниками выступают все взрослые члены семьи. Этот процесс может затянуться на несколько дней, а то и месяцев, в зависимости от погодных условий. А как некстати проливные дожди, когда картофель остался лежать на земле. Можно сразу подсчитывать убытки, так как ее качество и внешний вид ухудшатся.

Фермеры понимают, как важно совмещать механизированную уборку с ручным трудом. Это в разы ускорит процесс сбора урожая и минимизирует потери, сохранит силы для последующих шагов

На помощь пришли производители картофелекопалок – универсального навесного оборудования к мотоблокам, которые станут вашими помощниками при сборе картофеля и других корнеплодов.

Это приспособление пользуется огромной популярностью и среди дачников, которым выделили под огород около шести соток. Данный агрегат считается универсальным, так как его можно использовать для:

• механизированной посадки картофеля;
• нарезки борозд;
• заделки корнеплодов;
• окучивания кустиков;
• сбора урожая.

За приемлемую цену существует возможность приобрести качественный, надежный и долговечный товар, который в разы сократит использование физического труда, заменив его механизированным.
